機械設計技術者試験1級の小論文｜標準化不足による損失と改善をどう論じるか

2026年8月12日2026年9月23日

似た装置を案件ごとに一から設計すると、同じ役割の軸受や締結部品に別々の型式が増えます。購買だけでなく、検図、組立、交換部品の手配にも影響します。小論文では、標準化が不足したときにどこで損失が生じるかを示し、揃える範囲と例外を扱う手順まで書くと、単なる「部品を共通化するべきだ」という主張から進められます。

この記事は「標準化」を題材に新たに作成した学習用解説です。以下の練習課題と答案は、架空の装置メーカーを設定して今回新たに書いた独自の例です。特定年度の過去問原文、実際に提出した答案、合格者の再現答案、主催団体の模範解答ではありません。構成の目安と自己点検も本記事独自の整理で、公式の採点基準や合格を保証するものではありません。

受験年度の出題条件を確認する

日本機械設計工業会の令和8年度試験概要では、1級の小論文は90分で、出題テーマから1つを選び、1,300～1,600字程度で作成すると案内しています。一方、令和7年度の実際の問題用紙は1,200～1,500字と指定しています。字数、求める視点、課題文は受験年度の問題用紙を優先してください。実際の出題と利用上の注意は主催団体の過去問題ページで確認できます。

架空の練習課題と答案の組み立て

次は本記事独自の架空の練習課題であり、過去に出題された問題の転載ではありません。

複数の搬送装置を受注生産する架空のメーカーで、設計担当ごとに部品型式や図面の基準が異なる。類似機でも調達品が増え、組立時の確認や現地保守に時間を要している。一方、新しい洗浄環境向けの機種には従来部品をそのまま適用できない。設計責任者として、標準化不足が生む損失を整理し、適用条件、安全性、新しい設計の余地を踏まえて改善策を述べよ。

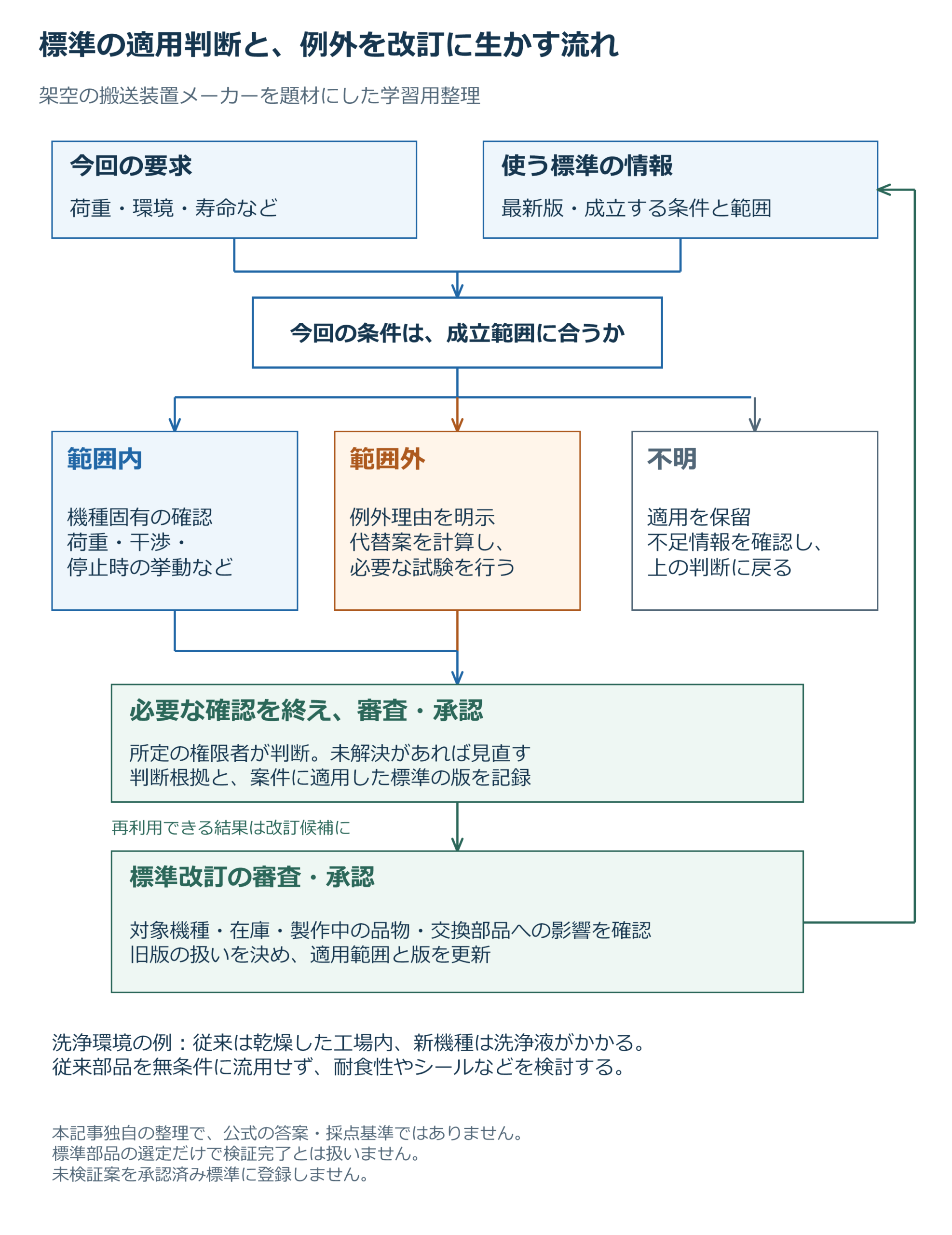

答案の流れは「損失を見える化する」→「共通にできる対象を選ぶ」→「適用条件を記録して展開する」→「例外を審査する」→「品質と効果を確かめて改訂する」です。案件固有の要求を無視して部品点数だけを減らすと、必要な耐食性や荷重能力を満たせなくなる可能性があります。

揃える対象	標準として残す情報	適用前に確認する条件
設計の入力	搬送質量、速度、稼働率、設置・清掃環境の記入項目と単位	顧客要求の差、想定外の負荷、洗浄方法
機構と部品	モジュールの取付寸法、承認済み部品、図面・部品表の版	許容荷重、寿命、材質、入手性、保守方法
確認と変更	計算・試験の項目、検図点、承認者、変更履歴	安全に関わる変更、標準の成立範囲を外れる条件

例えば異なる設計者が同じ取付部に複数のねじ径を選べば、在庫と工具が増え、組立の取り違えも起こりやすくなります。しかし、荷重が異なる機種まで一つのねじ径に固定してよいわけではありません。標準には適用する荷重・環境・寿命などの範囲を添え、外れた場合の計算、試験、承認を決めます。

損失は設計工数だけで測れません。製図のやり直し、調達品種、組立の確認時間、欠品待ち、現地の予備品、変更後の不具合も対象です。改善前後を比較するときは、機種の難易度や生産台数の差も記録し、安全検証の省略による見かけの短縮を成果に含めないようにします。

架空の説明用・オリジナル例示答案

以下は架空の搬送装置メーカーを舞台に新たに作成した答案です。実在企業の事例、受験時の再現答案、公式模範解答ではありません。本文は1,371字（段落間の空行を除く）です。受験時はその年度の設問と字数指定に合わせて調整してください。

受注生産の搬送装置では、顧客ごとに搬送物や設置場所が異なる。しかし、類似機であっても設計者ごとに部品や図面の基準を変えていれば、設計の手戻りだけでなく、調達、組立、保守まで損失が広がる。設計責任者として、標準を適用できる条件を明確にし、共通部分を増やしながら、条件外の設計を適切に審査する。

まず過去の三機種について、要求仕様、図面、部品表、購入履歴、組立記録、現地の交換部品を照合する。同じ荷重と速度の搬送部に複数の軸受型式や取付寸法があるなら、その選択理由を設計者に確認する。根拠のない違いは、設計検討や検図の繰り返し、少量多品種の購買、工具と在庫の増加を招く。製造側では図面ごとに作業を読み直し、保守側では機種ごとの予備品が必要になる。調達の欠品待ちと設計者の投入工数は分けて記録し、日程と費用への影響を捉える。不具合や誤組立の記録も調べ、どのばらつきが安全と品質に影響するかを優先して見極める。

次に、顧客ごとの差が小さい取付インターフェース、図面の基準面と寸法記入、承認済み部品の選定範囲を標準化する。搬送質量、最高速度、稼働率、周囲温度、清掃方法を設計入力としてそろえ、計算書には荷重条件と寿命の前提を残す。過去に軸受を早期交換した事例があれば、使用条件と原因を選定基準の根拠に結び付ける。値だけを一覧にせず、採用しなかった案とその理由も残す。若手が条件の違う案件を担当するとき、疑うべき前提を説明できるようにするためである。部品表は図面の版と対応させ、型式変更時には代替の可否と影響する機種を追えるようにする。共通化の対象は使用頻度と損失の大きさで選び、最初は主力の一機種群で試す。標準部品を選んだという事実だけで検証を済ませず、機種ごとの荷重、干渉、停止時の挙動を確認する。

標準には成立範囲と外れた際の手続きを付ける。例えば従来機は乾燥した工場内で使うが、新機種は洗浄液がかかる。従来の軸受や表面処理を流用する前に、耐食性、シール、清掃後の残留液、保守周期を検討する。適合しなければ例外申請を行い、設計者が代替案の強度と寿命を計算し、必要な試験を計画する。安全に影響する機構変更は製造、保全、品質担当も交えて審査し、設計責任者が承認する。検証前の案を承認済み標準として部品表に登録しない。新しい方式で性能や保守性が改善した場合は、その結果と適用条件を記録し、次の標準改訂候補にする。

運用では、設計者が最新版を見つけられる場所を決め、図面と部品表に適用した標準の版を記す。改訂時は対象機種、在庫、製作中の品物、現地の交換部品への影響を確認し、旧版の扱いを関係者へ伝える。若手には選定理由と例外を説明させ、レビューで前提条件を確かめる。標準を守った件数だけを評価すると、条件に合わない流用を隠しかねないため、例外の相談を早く上げられる運用とする。

効果は部品型式数や設計時間に加え、調達納期、組立の差戻し、誤組立、現地の交換時間、不具合で確かめる。洗浄環境など要求の違う案件は分けて比較し、必要な試験が完了したかも見る。結果を設計、購買、製造、保守で振り返り、使いにくい標準や条件の曖昧な標準を直す。標準化によって既知の設計を確実に再利用し、例外の検証と新方式の評価へ設計者の時間を振り向けることが、損失の削減と開発力の両立につながる。

答案の論点を確かめる

① 損失の流れを部門ごとに示す

部品型式の乱立は「設計時間が増える」だけで終わりません。少量発注、在庫の増加、組立時の確認、現地での部品取り違えや納期までつながります。一方、実際に差が生じた原因は記録で確認します。共通化だけで全ての不具合が消えるとは主張しません。共通部品に不具合や供給停止があれば複数機種へ影響が広がるため、代替品の可否や影響機種も管理します。

② 標準の対象と成立条件を対で書く

「図面を統一する」なら基準面、寸法記入、版の対応を決めます。「部品を統一する」なら選定範囲、荷重、環境、寿命、調達先などを添えます。条件を付けることで、既存機の実績を新機種へ無条件に当てはめる誤りを防げます。

③ 例外から標準を育てる

新しい洗浄条件や性能要求は例外として表に出し、代替案、計算・試験、承認者を記録します。結果が再利用できる場合は標準の適用範囲や部品候補を改訂します。例外を隠すほど、古い標準のまま設計が続く危険があります。

④ 比較する指標に安全を含める

型式数や工数が減っても、後工程の差戻しや現地不具合が増えれば改善とはいえません。試験の完了、安全上の未解決事項も確認します。機種の仕様差を記録して比較し、標準化の効果を過大評価しないようにします。

自分の答案を点検する7項目

以下は本記事独自の自己点検であり、主催団体の採点基準ではありません。

標準化不足による損失を、設計・調達・製造・保守の流れで説明したか。
部品数や工数だけでなく、品質と安全への影響を扱ったか。
設計入力、取付部、部品、図面・部品表のどこを揃えるか具体化したか。
標準の適用範囲を荷重、環境、寿命などの条件で示したか。
条件外の案を誰が計算・試験・審査・承認するか書いたか。
新しい方式や顧客要求から標準を改訂する道筋を示したか。
改善前後の比較で機種差と必要な検証を考慮したか。

まとめ

標準化の論述では、ばらつきが実際にどの工程の損失につながるかを示し、共通化の対象と適用条件を決めます。条件を外れる案件は理由と検証結果を残して審査し、有効な新方式は次の標準へ取り込みます。自分の業務から類似機を二つ選び、部品表と図面の違いについて「要求による違い」と「理由を説明できない違い」を書き分けると、答案の具体例を作りやすくなります。

関連する実務上の論点は検図のやり方とチェックリスト、機械設計レビューの進め方、技術伝承の進め方も参考になります。小論文で工数への影響を詳しく扱うなら開発工数の把握と分析を参照してください。
